Аппарат твердотельной высокочастотной сварки

1. Особенности серии тандемного твердотельной высокочастотной сварки аппарата

●В полупроводниковом высокочастотном сварочном аппарате используется мощный полевой МОП-транзистор IXFN38N100Q2 38A/1000В немецкой компании IXYS и диод быстрого восстановления DSEI 2×61-12B 60A/1200В для формирования последовательной инверторной цепи.

●Твердотельный высокочастотный сварочный аппарат имеет модульную конструкцию с более компактной структурой, более простым обслуживанием и более легкой реализацией высокой мощности.

●С уникальной технологией защиты от перегрузки по току моста безопасность твердотельного высокочастотного сварочного аппарата.

●Интеграция передовых концепций управления аналогичных продуктов в мире с помощью интеллектуального программируемого устройства CPLD, передовых технологий управления и защиты, таких как управление фазовой синхронизацией с фиксированным углом и защита от потери синхронизации верхнего / нижнего предела частоты полупроводникового высокого реализованы высокочастотные сварочные аппараты, благодаря чему оборудование работает более стабильно и эффективно, а защита от короткого замыкания и холостого замыкания индуктора при производстве сварных труб более точная и эффективная.

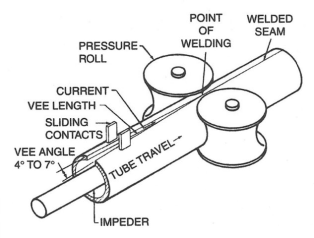

●Аппарат для высокочастотной сварки полупроводников разработан с самой передовой электронной функцией согласования нагрузки (технология управления PS + PWM), которая может гарантировать, что аппарат для высокочастотной сварки полупроводников всегда будет иметь наилучшую эффективность сварки, максимальную коэффициент мощности и наименьший гармонический ток со стороны сети Состояние согласования нагрузки. В методе двухфункциональной индукционной/контактной сварки пользователю не нужно изменять какие-либо параметры резервуара для достижения простейшего переключения.

●На входе твердотельного высокочастотного сварочного аппарата не требуется повышающий/понижающий выпрямительный трансформатор, который имеет очевидный эффект энергосбережения по сравнению с электронным аппаратом для сварки труб или параллельным сварочным аппаратом (по сравнению с электронный сварочный аппарат для труб, при тех же условиях сварки, экономия энергии ≥ 30%).

2. Особенности серии параллельного твердотельного высокочастотного сварочного аппарата

●Простая линия и легкая установка:

Между шкафом выпрямителя и шкафом инвертора имеется менее десяти управляющих проводов, которые сконфигурированы случайным образом. Также имеется минимальная проводка между выпрямленным блоком питания и консолью.

●Полная защита и простота обслуживания:

Весь аппарат оснащен более чем 20 видами защитных мер для обеспечения максимальной стабильности оборудования и предотвращения его повреждения. Вся аварийная информация обрабатывается панелью управления и отправляется в систему ПЛК. Через экран дисплея обслуживающий персонал может легко понять причины отказов оборудования и меры по устранению.

●Гармонические помехи малы и не загрязняют электросеть:

Разработано несколько хорошо согласованных сетей фильтров, а изолирующий эффект выпрямительного трансформатора снижает гармоники твердотельного источника питания при работе на полной мощности. Коэффициент мощности может достигать более 0,9.

●Безопасный и без высокого давления, датчик не легко воспламеняет стальную трубу:

Для получения подходящего выходного напряжения на катушке индуктивности используются специальные параметры конструкции высокочастотной цепи бака.

Это позволяет избежать воспламенения между датчиком и стальной трубой и повышает стабильность оборудования.

●КПД до 85% и более, экономия энергии очевидна, а потребление охлаждающей воды меньше:

Усовершенствованная технология переключения при нулевом токе и нулевом напряжении (технология ZVZCS) устраняет потери при переключении силовых устройств.

●Коэффициент пульсации на выходе менее 1%, при сварке нет брызг, качество сварного шва хорошее:

Выходная мощность стабильна, сварочный шов представляет собой яркую линию, а внутренний сварочный шов представляет собой прямую линию. Предпочтительное оборудование для высокоточной сварки труб.

●Высокая надежность и стабильная работа:

Схема процесса разумна, а расчетные параметры точны.

●Простота обслуживания, пользователи могут ремонтировать самостоятельно:

Персонал, имеющий опыт ремонта электровакуумных приборов, обучен полностью самостоятельно обслуживать или ремонтировать оборудование.

●В случае необходимости разрешить снижать номинальные характеристики оборудованиснижение номинальных или максимально допустимых значений параметров или характеристик на использование

В случае сбоя и желания ускорить производство, оборудование можно использовать по снижении номинальных характеристик оборудованиснижение номинальных или максимально допустимых значений параметров, что удобно для пользователей.

●Все модули платы управления универсальны и не требуют настройки.

3. Особенности высокоэффективного коммутационного высокочастотного сварочного аппарата

1.Модель

2. Состав оборудования
