Индукторы для токами высокой частоты (ТВЧ)

1.Применение индукторов для ТВЧ

Параметры процесса производства высокочастотных сварных труб включают скорость сварки (единичная скорость), температуру сварки (мощность высокой частоты), сварочный ток (частота высокой частоты), усилие экструзии (конструкция матрицы и материал), угол V раскрытия, индуктор (материал катушки, направление намотки и расположение) и размер и расположение резистора (стержневого магнита).

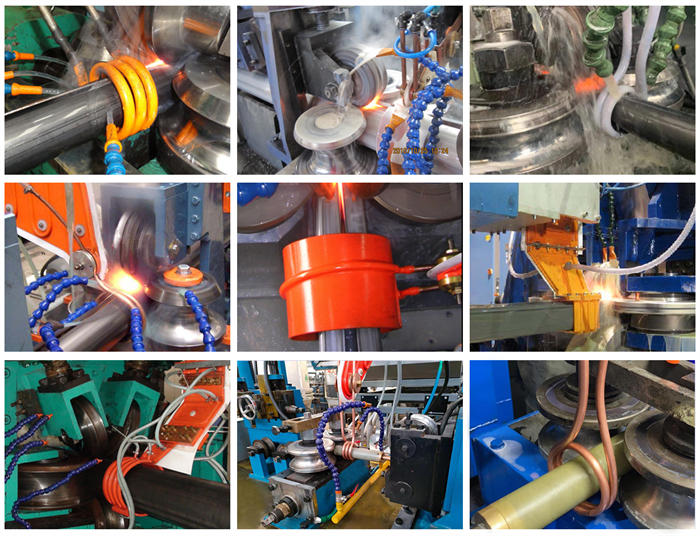

Индукционная катушка является важной частью производства труб, сваренных высокочастотной сваркой, и зазор между ней и трубной заготовкой и ширина отверстия оказывают большое влияние на качество сварки. Правильный выбор индукционных катушек важен для достижения максимальной эффективности сварки.

2.Выбор индукторов для ТВЧ

1) Расстояние A между рулоном и прижимным валком зависит от конструкции прокатного стана и диаметра прижимного валка. Чем меньше А, тем лучше, и лучше всего не превышать диаметр трубки, как показано на рисунке ниже.

2) Внутренний диаметр змеевика и его длина должны быть равны и примерно на 20% больше диаметра трубы

Справочная таблица V-образного угола раскрытия

4. Вопрос внимания

1) Если скорость сварки слишком высокая или слишком низкая, это приведет к неполному прониканию при низкотемпературной сварке и перегоранию при высокой температуре, а сварной шов растрескается после сплющивания.

2) Когда сила экструзии недостаточна, металлы сварных кромок не могут быть полностью прижаты друг к другу, оставшиеся примеси в сварном шве трудно удалить, и прочность снижается. Когда сила экструзии слишком высокая, угол течения металла увеличивается, остатки легко удаляются, зона термического влияния сужается, а качество сварки улучшается. Однако, если давление слишком высокое, это вызовет большие искры и брызги, что приведет к выдавливанию расплавленного оксида и части металлопластикового слоя, а сварной шов после царапания станет тоньше, что снизит прочность сварного шва. Соответствующее усилие выдавливания является важной предпосылкой для обеспечения качества сварки.

3) Слишком большой угол раскрытия, что снижает эффект близости высокочастотной сварки, увеличивает потери мощности и снижает температуру сварки. Если скорость сварки постоянна, сварка не полной, если угол раскрытия слишком мал, сварочный электрический ток будет нестабильным и в месте выдавки возникнет небольшое разбрызгивание.

4) Зазор между ней и трубчатой заготовкой слишком велик, что приводит к резкому падению эффективности индуктивности;

5) Если зазор между катушком индуктивности и заготовкой трубом слишком мал, между катушкой и трубчатой заготовкой может легко возникнуть электрический разряд, а также легко повредить движущуюся трубчатую заготовку.

6) Ширина катушки индуктивности слишком велика, что приведет к стыковому краю температуры сварки торца трубной заготовки. Если скорость сварки высокая, после правки могут возникнуть ложные сварки и растрескивание.
