Станок для заточки пильных дисков HSS
1. Обзор
Станок принимает новую концепцию дизайна, обеспечивающий шлифовку зубьев HSS пильных дисков внешнего диаметра до 500 мм (в частности, до 600 мм). Использует систему числового программного управления с ЧПУ, четырехосную связь и обладает отличными характеристиками высокой точности, высокой эффективности и простоты в эксплуатации.В дополнение к функции обработки обычных зубьев A, B и C, и также может идеально обрабатывать различные переменные зубы пилы. Он объединяет функции снятия фаски и нарезания канавок, реализует одноразовый зажим и обеспечивает наилучший эффект обработки формы зубьев пильных дисков.
2. Фориы заточки зубьев для этого станка
Формы зубьев | Описание | Формы зубьев |

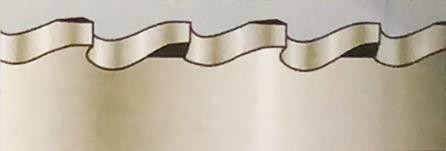

Bw | Стандартные зубы для резки труб |
|

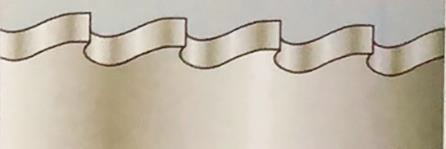

B | Продукт, который может заменить BW, для более тонких пильных дисков (<1,3 мм). |
|

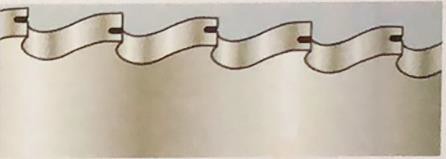

Br | Оптимальный профиль зубьев для резки труб на автоматическом станке |
|

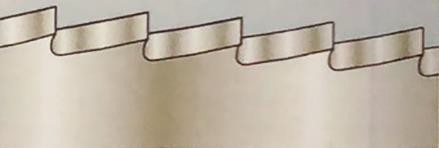

A | Форма зуба, используемая при небольшом шаге зуба (T<3 мм) или при резке латунных сплавов, ювелирных изделий и винтов. |
|

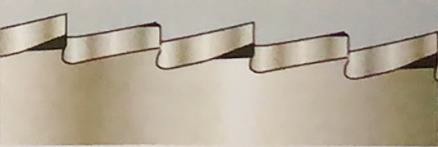

Aw | Добавление фаски на основе А-образных зубьев может лучше улучшить выгрузку металлической стружки. |
|

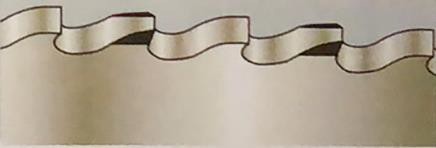

C | Для резки полнотелых материалов или толстых труб (> 3 мм). |
|

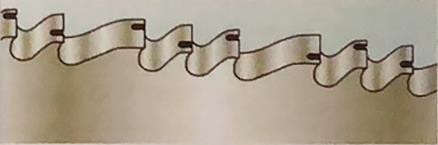

VP | С переменным шагом зубьев используется для резки чрезвычайно неравномерных профилей, создающих сильную вибрацию и шум. |
|
3. Особенности конструкции станка:
● При условии обеспечения качества обработки, станок превышал эффективность обработки в современной отрасли шлифования зубьев HSS пильных дисков. Высокая линейная скорость шлифовального круга из CBN, высокая точность и чувствительность сервосистемы с ЧПУ, а система охлаждения под высоким давлением обеспечивает высокую эффективность станка. Снятие фаски, шлифование и нарезка канавок могут выполняться одновременно.
Высокая линейная скорость шлифовального круга из CBN, высокая точность и чувствительность сервосистемы ЧПУ, а также система охлаждения под высоким давлением обеспечивают высокую эффективность станка.
Шлифовка и снятие фаски, шлифовка и нарезка канавок могут выполняться одновременно
Пример: заточка пильного диска 300*2.0*220T зуб с фаской, время обработки ≤ 12 минут.
450*3,0*180T с канавкой, время обработки менее ≤19 минут
● Оператор может отрегулировать положение панели управления по мере необходимости и ввести все данные, необходимые для работы системы, на сенсорном дисплее. Меню подсказок понятное и понятное, а различные важные информационные параметры понятны с первого взгляда. Не нужно измерять диаметр пильного диска, только система координат станка правильно выровнена, система сама рассчитает, чтобы получить схему полного зуба.
Теоретически шлифовальный круг может шлифовать разные шаги зубов, и не нужно резервировать шлифовальные круги разной толщины. Станок также имеет отдельные функции снятия фаски и отдельные функции прорезания пазов. Угол, размер и наклон снятия фаски пильного диска также можно отрегулировать по желанию, а также можно выбрать снятия фаски в положительном и отрицательном направлениях.
4.Основная конфигурация станка:
● Система ЧПУ:Независимое исследование и разработка профессиональной
высокопроизводительной системы управления движением, которая может реализовать
многоосную и многорычажную (Четырехшпиндельный станок одновременно трехрычажного синхронного привода).
● Сервопривод: Для того, чтобы удовлетворить потребности различных клиентов, на выбор предлагается китайская система абсолютного сервопривода и импортная система абсолютного сервопривода. Импортная приводная система доступна в наличии под брендом Panasonic, а клиентам других брендов необходимо бронировать заранее;
● Часть приводная: Применяется высокоточная износостойкая линейная направляющая THK (Япония) с шарико-винтовой передачей класса TBI P2 (Тайвань).
● Шпиндельная часть: Использовается индивидуальный высокоскоростной и высокопрочный механический шпиндель, оснастится европейскими импортными подшипниками, инвертором Panasonic с бесступенчатым регулированием скорости.
● Охлаждающая часть:Применяется многоступенчатый центробежный водяной насос
высокого давления с магнитным сепаратором.
● Смазка:Использование полностью автоматической системы заправки смазки ГРМ.
5. Наша услуга
● Предоставление комплексного проета решения.
● Разработка проекта в соответствии с реальной ситуацией.
● Предоставление услуг по реконструкции и модернизации оборудования.
● Предоставление проекта под ключ.
● Бесплатная техническая консультация.
● Испытание производительности перед отгрузкой.
● Удаленная отладка, быстрее обнаружение и устранение неисправностей.
● Быстрая поставка запчастей.
